دستگاه ایکس ری (X-ray) نوعی سیستم تصویربرداری است که با استفاده از پرتوهای الکترومغناطیسی با انرژی بالا، تصاویری از درون بدن انسان یا اشیاء مختلف تهیه میکند. این پرتوها قادرند از بافتهای نرم بدن عبور کرده و در برخورد با اجسام متراکمتری مانند استخوان، فلز یا مواد غیرشفاف، جذب یا متوقف شوند. فرآیند کار دستگاه ایکس ری بهزبان ساده اینگونه است:
- تولید پرتو ایکس: دستگاه دارای منبع تولید پرتو ایکس است که این پرتوها را به سمت جسم مورد نظر میفرستد.
- عبور پرتو از جسم: بسته به چگالی و ضخامت بخشهای مختلف جسم، میزان عبور یا جذب پرتوها متفاوت است. مثلاً استخوان پرتو بیشتری را جذب میکند اما پوست و ماهیچهها اجازه عبور میدهند.
- ثبت تصویر: در طرف دیگر دستگاه، یک گیرنده یا دتکتور وجود دارد که پرتوهای عبوری را دریافت و به تصویر دیجیتال یا فیلم تبدیل میکند.
- نتیجه نهایی: تصویر نهایی به صورت سیاه، سفید یا خاکستری نمایش داده میشود. نواحی متراکم (مثل فلز یا استخوان) سفید و نواحی نرمتر تیرهتر دیده میشوند.
از استخوان تا مواد منفجره: دستگاه ایکس ری چه چیزهایی را میبیند؟
| نوع ماده/شیء | قابلیت شناسایی توسط دستگاه ایکس ری |
| فلزات (مثل اسلحه، چاقو) | کاملاً قابل تشخیص – بهدلیل تراکم بالا و جذب زیاد پرتو ایکس |
| مواد آلی مثل مواد غذایی، مواد مخدر | قابل تشخیص – بهواسطه رنگ متفاوت در تصویر ایکس ری |
| مواد منفجره | قابل شناسایی – با استفاده از الگوریتمهای خاص و تفاوت در ساختار شیمیایی |
| سرامیک و پلاستیک | نسبتاً قابل شناسایی – بسته به تراکم و شکل |
| مایعات | قابل مشاهده – با رنگ و بافت متفاوت در اسکن |
| وسایل الکترونیکی مثل لپ تاپ، موبایل) | قابل تشخیص – بهدلیل ترکیب فلزات و ساختار مشخص |
| پول نقد و اسناد | قابل تشخیص – در صورت تراکم بالا یا قرارگیری در محل مشکوک |
| محصولات ارگانیک پنهانشده مثل حیوانات قاچاقشده | قابل تشخیص – با توجه به شکل غیرعادی در اسکن |
| استخوان و بافت نرم | قابل تشخیص _در حوزه پزشکی، برای تصویربرداری از استخوانها و بافتهای نرم بدن انسان استفاده میشوند |
- فلزات (مثل اسلحه، چاقو)
دستگاههای ایکس ری به راحتی فلزات را شناسایی میکنند، چون این مواد دارای تراکم بالا هستند و پرتوهای ایکس را به شدت جذب میکنند. در تصویر خروجی، فلزات معمولاً به رنگ تیره و مشخص دیده میشوند. - مواد آلی (مثل مواد غذایی، مواد مخدر)
این مواد به دلیل ترکیب شیمیایی متفاوت و چگالی پایینتر، رنگ خاصی در تصاویر ایکس ری دارند (معمولاً سبز یا نارنجی)، و امنیتکاران میتوانند آنها را از سایر مواد تفکیک کنند. - مواد منفجره
دستگاههای پیشرفته ایکس ری با الگوریتمهای خاص و تحلیلهای چندگانه میتوانند ویژگیهای بصری مواد منفجره را تشخیص دهند، بهویژه در صورت وجود سیمکشی یا چاشنی. - سرامیک و پلاستیک
این مواد اگرچه فلزی نیستند، اما بسته به تراکمشان میتوانند قابل مشاهده باشند. مثلاً چاقوهای سرامیکی با تراکم مناسب ممکن است در اسکن قابل تشخیص باشند. - مایعات
مایعات معمولاً به صورت تودههای یکنواخت با رنگی متفاوت در تصویر ظاهر میشوند. دستگاههای مدرن حتی قادر به تشخیص نوع مایع از طریق طیفسنجی هستند. - وسایل الکترونیکی (مثل لپتاپ، موبایل)
به دلیل ترکیب فلز، باتری و سیمپیچی، این وسایل بهوضوح در تصاویر دیده میشوند. بازرسان میتوانند ساختار و اندازه آنها را بررسی کنند. - پول نقد و اسناد
اگر بهصورت دستهای یا در محلهای مشکوک جاسازی شوند، در تصاویر قابل تشخیص خواهند بود. بهویژه اگر از تکنیکهای پنهانسازی استفاده شده باشد. - محصولات ارگانیک پنهانشده (مثل حیوانات قاچاقشده)
دستگاه ایکس ری قادر است اجسام با شکل غیرعادی را تشخیص دهند. در مواردی که حیوانات زنده یا فرآوردههای حیوانی پنهان شده باشند، تفاوت با اشیای معمولی مشهود است.

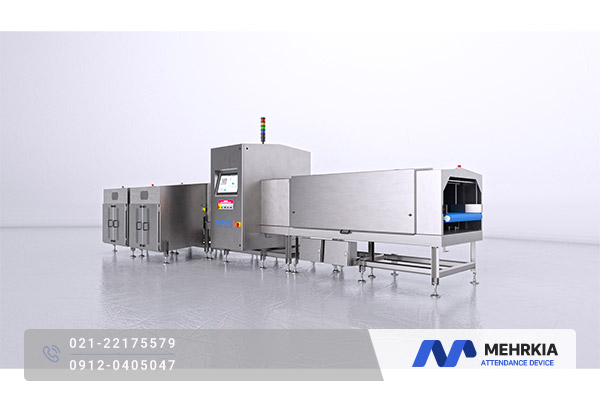

- در بازرسی صنعتی:
در صنایع، دستگاههای ایکسری برای بررسی کیفیت محصولات و مواد استفاده میشوند. بهعنوان مثال، در صنعت خودرو، برای بررسی ساختار داخلی قطعات مختلف مانند موتور و بدنه استفاده میشود تا از وجود ترکها و آسیبهای داخلی مطمئن شوند.
10.استخوان و بافت نرم:

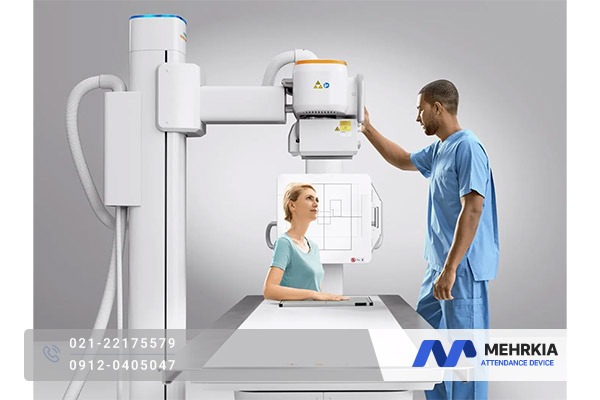

در حوزه پزشکی، دستگاه ایکسری معمولاً برای تصویربرداری از استخوانها و بافتهای نرم بدن انسان استفاده میشوند. این دستگاهها بهویژه در تشخیص شکستگیهای استخوان، بیماریهای ریوی، مشکلات قلبی و بسیاری از مسائل دیگر کاربرد دارند. اشعه ایکس از بدن عبور کرده و با توجه به چگالی و ترکیب مواد مختلف در بدن، تصاویری با کنتراست بالا از استخوانها و بافتها تولید میکند. استخوانها به دلیل چگالی بالا، بیشتر اشعه را جذب میکنند و در نتیجه، تصاویر واضحتری را نشان میدهند.

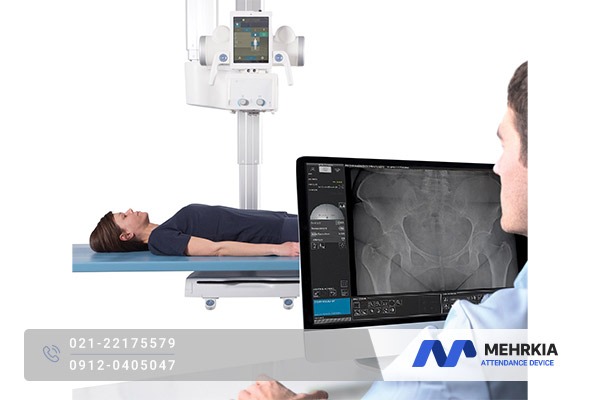

چه اجزایی از بدن در تصویر ایکس ری قابل مشاهده هستند؟
پرتوهای ایکس بسته به تراکم بافتها، توانایی عبور از بخشهای مختلف بدن را دارند. در نتیجه، دستگاه ایکس ری تصویر متفاوتی از هر ناحیه ارائه میدهد. در تصویربرداری پزشکی، موارد زیر بهخوبی قابل مشاهدهاند:
- استخوان ها: به دلیل چگالی بالا، پرتو ایکس از استخوان عبور نمیکند و آن را به صورت سفید روشن در تصویر نشان میدهد. شکستگی، دررفتگی یا پوکی استخوان با ایکس ری بهراحتی قابل شناسایی است.
- ریه و فضای قفسه سینه: چون هوا تراکم پایینی دارد، پرتوها بهراحتی از ریهها عبور میکنند. بنابراین نواحی هوایی تیرهتر دیده میشوند و هرگونه عفونت یا توده مشکوک در تصویر قابل تشخیص است.
- اندام های نرم: اندام هایی مثل قلب، معده یا کبد بهصورت سایههای خاکستری نمایش داده میشوند. البته برای بررسی دقیقتر این نواحی، معمولاً از روشهای پیشرفتهتر مانند سی تی اسکن یا امآرآی استفاده میشود.
- دندان ها: در تصویربرداری دندانی نیز، پرتوهای ایکس بسیار مفید هستند و بهراحتی پوسیدگی، عفونت یا وضعیت ریشه دندان را نشان میدهند.
تصاویر ایکس ری، یک دید سریع و کمهزینه از وضعیت داخلی بدن ارائه میدهند و برای تشخیص بسیاری از بیماریها اولین قدم محسوب میشوند.
دستگاه ایکس ری اشیاء فلزی یا غیر فلزی را تشخیص می دهد؟
یکی از ویژگیهای مهم دستگاه ایکس ری، توانایی تشخیص طیف گستردهای از مواد فلزی و غیر فلزی است. این ویژگی باعث شده که ایکس ری کاربردهای گستردهای در حوزههای پزشکی، امنیتی، صنعتی و حتی گمرکی پیدا کند.
مواد فلزی
مواد فلزی به دلیل چگالی بالا، مقدار زیادی از پرتو ایکس را جذب میکنند و در تصویر بهصورت نواحی سفید یا روشن نمایش داده میشوند. به همین دلیل، در بازرسی فرودگاهها و مکانهای امنیتی، به راحتی اشیای فلزی زیر قابل شناسایی هستند:
- چاقو، اسلحه، پیچگوشتی یا قطعات صنعتی
- سکه، جواهرات یا قطعات الکترونیکی
مواد غیر فلزی
مواد غیر فلزی زیر نیز بسته به نوع و ترکیبشان، در سطوح مختلفی از شفافیت برای پرتو ایکس ظاهر میشوند:
- پلاستیک، چوب و پارچه: معمولاً نیمهشفاف هستند و در تصویر بهصورت خاکستری دیده میشوند.
- مایعات یا پودرها: بسته به ترکیب شیمیایی میتوانند جذب بیشتری داشته باشند و در دستگاههای پیشرفتهتر با رنگبندی متفاوت شناسایی میشوند.
- مواد مخدر یا منفجره پنهانشده: دستگاههای ایکس ری پیشرفته میتوانند با استفاده از تحلیل چگالی، اندازه و شکل اجسام، حتی مواد غیر فلزی مشکوک را هم شناسایی کنند.
نکته مهم: برخلاف تصور عموم، دستگاه ایکس ری فقط مخصوص اشیای فلزی نیست، بلکه میتواند اطلاعات مفیدی درباره اجسام غیر فلزی نیز ارائه دهد—مخصوصاً اگر با نرم افزارهای تحلیلگر هوشمند ترکیب شده باشد.
تصاویر ایکس ری تا چه اندازه دقیق هستند؟
دقت تصاویر ایکس ری به عوامل مختلفی بستگی دارد، اما بهطور کلی این فناوری یکی از ابزارهای سریع، دقیق و کاربردی در تشخیص اولیه محسوب میشود:
- شناسایی سریع شکستگی ها و ترک های استخوانی: حتی شکستگیهای ریز که با چشم غیرمسلح قابل تشخیص نیستند، با ایکس ری بهراحتی دیده میشوند.
- بررسی ساختار قفسه سینه و ریه ها: تغییرات مشکوک در بافت ریه مثل عفونت، آب آوردن ریه یا تومور میتوانند در تصاویر ایکس ری نمایان شوند.
- دندان پزشکی دقیق: برای بررسی پوسیدگی، عفونت ریشه یا وضعیت ایمپلنتها.
در مجموع، ایکس ری یک ابزار قدرتمند برای بررسی اولیه است، اما در برخی موارد برای دقت بیشتر، باید با سایر روشهای تصویربرداری تکمیل شود.
چه چیزهایی در ایکس ری پنهان میمانند و دیده نمیشوند؟
با اینکه دستگاه ایکس ری ابزاری فوقالعاده برای تصویربرداری داخلی است، اما محدودیتهایی دارد و نمیتواند همه چیز را بهخوبی نشان دهد. شناخت این محدودیتها به ما کمک میکند از این فناوری بهدرستی استفاده کنیم و در مواقع لازم سراغ روشهای مکمل برویم.
بافت نرم
ایکس ری توان عبور از بافتهای نرم اندامهای داخلی مانند مغز، عضله، رباطها، روده یا تخمدان را دارد، اما چون تفاوت چگالی زیادی بین این بافتها وجود ندارد، تصویر واضحی از آنها ارائه نمیدهد. در چنین مواردی MRI یا سیتی اسکن عملکرد بهتری دارد.
برخی از مواد پلاستیکی یا پودری
مواد غیر فلزی با چگالی پایین، مانند برخی پلاستیکها، مواد آلی یا پودرهای سبک ممکن است در دستگاه ایکس ری به سختی دیده شوند—مگر اینکه دستگاه از نوع پیشرفتهتر و با قابلیت تفکیک رنگ و تحلیل چگالی باشد.
فریب با استفاده از پوششها
در برخی موارد افراد سعی میکنند با استفاده از لایههای خاص، مانند سرب یا فویلهای مخصوص، جلوی عبور پرتو ایکس را بگیرند یا تصویری مبهم ایجاد کنند. این موارد معمولاً در بازرسی امنیتی و گمرکی بهعنوان تلاش برای استتار یا پنهانکاری شناسایی میشوند.
اشیای پشت یک جسم بسیار متراکم
اگر جسمی بسیار چگال یا ضخیم (مثلاً یک صفحه فلزی بزرگ) در مسیر پرتو قرار گیرد، ممکن است باعث شود اشیای پشت آن کاملاً پنهان شوند و در تصویر ظاهر نشوند.
بنابراین، دستگاه ایکس ری بسیار مفید است، اما باید آگاه بود که همه چیز را نشان نمیدهد و برای بررسی دقیقتر، ترکیب با روشهای دیگر توصیه میشود.

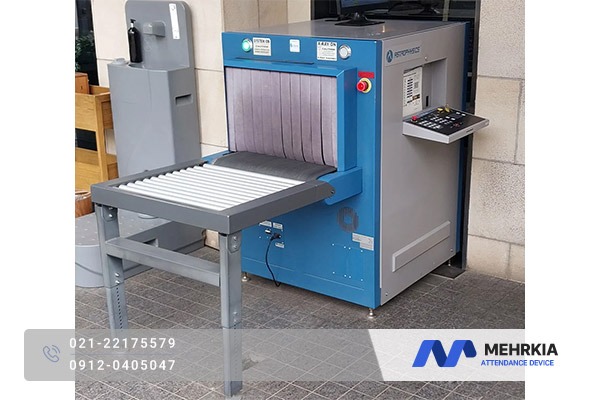

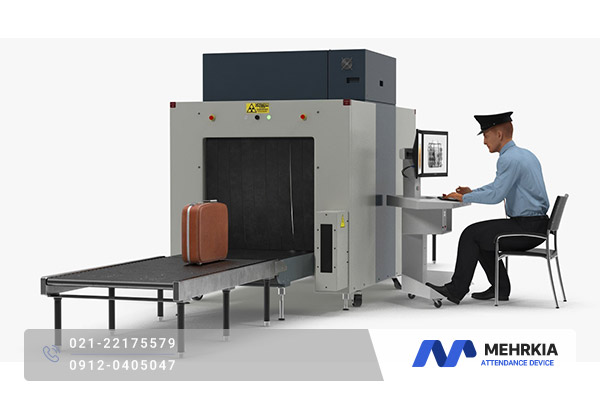

دستگاه ایکس ری چه چیزی را در چمدانها شناسایی میکند؟

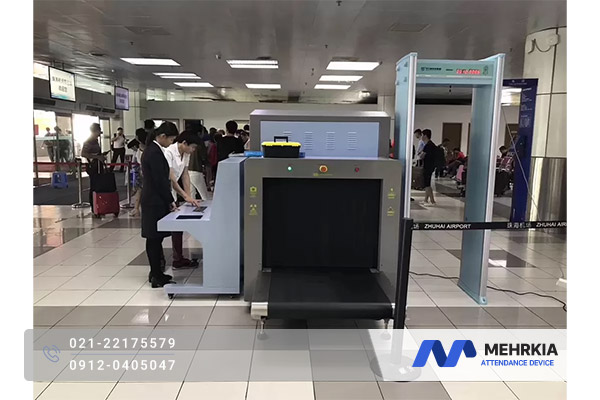

دستگاه اسکنر چمدان فرودگاه تجهیزات پیشرفتهای هستند که برای اطمینان از ایمنی سفرهای هوایی طراحی شدهاند و محتویات چمدان مسافران را به دقت بررسی میکنند. این اسکنرها قابلیت شناسایی انواع مختلف اشیاء را دارند، از جمله:
- اشیاء فلزی: این اشیاء به راحتی شناسایی میشوند، زیرا تعامل اشعه ایکس با فلز باعث ایجاد تصویری واضح و مشخص روی صفحه نمایش امنیتی میشود. اشیاء مانند اسلحهها، چاقوها و سایر سلاحهای احتمالی فلزی نمیتوانند از شناسایی فرار کنند.
- اشیاء غیر فلزی: اشیاء ساخته شده از پلاستیک، سرامیک و حتی شیشه از طریق چگالی و عدد اتمی خود شناسایی میشوند. این ویژگی به اسکنرها این امکان را میدهد که اشیاء مانند مواد منفجره پلاستیکی یا سایر مواد قاچاق که میتوانند تهدیدی برای امنیت هواپیما باشند را شناسایی کنند.
- مواد ارگانیک: دستگاههای اسکنر چمدان فرودگاه از فناوری پیشرفتهای برخوردارند که به آنها امکان شناسایی حساس مواد ارگانیک را میدهد. این ویژگی بهویژه برای شناسایی موادی مانند مواد مخدر و مواد منفجره که چگالی و ترکیب خاصی دارند و در اسکنهای اشعه ایکس بهوضوح نمایان میشوند، اهمیت دارد.
تشخیص مواد مخدر توسط ایکس ری
اسکنرهای فرودگاه بهطور ویژه در شناسایی مواد مخدر ماهر هستند و میتوانند نشانههای بصری از وجود مواد مخدر را ارائه دهند. این نشانهها عبارتند از:
- اشکال یا تودههای ارگانیکی که در چمدان وجود دارند و با سایر اشیاء بستهبندی شده متفاوت هستند.
- اشیاء در تصویر اشعه ایکس که بهطور غیرعادی متراکم به نظر میرسند، که نشاندهنده تلاش برای پنهان کردن چیزی است.
- بستههای مشکوک یا ظروفی که شبیه به اقلام معمول سفر به نظر نمیرسند.
کاربرد ایکس ری: از فرودگاه تا اماکن حساس
| محل استفاده | هدف امنیتی | نوع اشیای قابل شناسایی |
| فرودگاهها | بررسی بار همراه و چمدانها | سلاح، مواد منفجره، مواد مخدر، اشیای نوکتیز |
| ورودی دادگاهها و اماکن دولتی | جلوگیری از ورود اشیای خطرناک | چاقو، اسلحه، بستههای مشکوک |
| پالایشگاهها و مراکز صنعتی | پیشگیری از خرابکاری و سرقت | ابزار غیرمجاز، دستگاههای ضبط مخفی |
| نمایشگاهها و همایشهای بینالمللی | تأمین امنیت بازدیدکنندگان و غرفهها | بمبهای دستساز، اشیای مشکوک |
| مراکز نظامی و پادگانها | کنترل ورود پرسنل و بارها | سلاح، تجهیزات جاسوسی |
| شرکتهای بزرگ با اطلاعات حساس | حفاظت از اطلاعات و داراییها | فلش، هارد دیسک، دستگاههای شنود |
سوالات متعارف درباره دستگاه ایکس ری
- دستگاه ایکس ری چه چیزی را می تواند تشخیص دهد؟
پاسخ: این دستگاه میتواند اشیای فلزی، مواد آلی (مثل مواد غذایی یا مخدر)، مواد منفجره، وسایل الکترونیکی، مایعات و اشیای مشکوک را با توجه به چگالی و ترکیب شیمیاییشان تشخیص دهد. - آیا دستگاه ایکس ری میتواند داخل کیفهای فلزی یا چمدانهای ضخیم را ببیند؟
پاسخ: بله، دستگاههای ایکس ری پیشرفته با استفاده از پرتوهای با انرژی بالا میتوانند از میان مواد ضخیم و متراکم نیز عبور کرده و تصویر واضحی ارائه دهند. - آیا دستگاه ایکس ری میتواند مواد مخدر را شناسایی کند؟
پاسخ: بله، مواد مخدر معمولاً ساختار و چگالی مشخصی دارند که در تصویر ایکس ری قابل تشخیص هستند. همچنین مأموران آموزشدیده میتوانند علائم ظاهری بستهبندیهای مشکوک را نیز شناسایی کنند. - آیا دستگاه ایکس ری میتواند اجسام پلاستیکی یا سرامیکی را تشخیص دهد؟
پاسخ: بستگی به نوع و چگالی آن دارد. بسیاری از ابزارهای سرامیکی یا پلاستیکی (مثل چاقوهای سرامیکی) در صورت تراکم مناسب در تصویر ایکس ری نمایان میشوند. - آیا دستگاه ایکس ری میتواند پول نقد یا اسناد را ببیند؟
پاسخ: اگر در مقادیر زیاد یا در محلهای غیرعادی جاسازی شده باشند، احتمال دیده شدن آنها وجود دارد. شکل یکنواخت بستههای اسکناس در تصویر قابل تشخیص است. - آیا دستگاه ایکس ری میتواند مواد منفجره را شناسایی کند؟
پاسخ: بله، دستگاههای پیشرفته میتوانند الگوهای خاصی از مواد منفجره، مانند سیمکشی یا تودههای غیرعادی، را تشخیص دهند. - آیا دستگاه ایکس ری میتواند وسایل الکترونیکی را بررسی کند؟
پاسخ: بله، این دستگاهها ساختار داخلی وسایل الکترونیکی مانند لپتاپ، موبایل، و پاوربانک را نشان میدهند و اگر تغییری در ساختار یا پنهانسازی در آنها باشد، قابل مشاهده است.
